Секционные ворота с пружинами растяжения

Секционные подъемные ворота RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Даже минимальный размер притолоки не помещает конструкции исправно играть свою функциональную роль. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Разнообразие дизайнерских решений, герметичность, адаптивность и разнообразие вариантов исполнения делают их привлекательными для потребителей. Устанавливаются в отапливаемых и холодных помещениях, надежно защищая автомобиль и другое имущество в гараже от негативного атмосферного воздействия, благодаря чему транспортное средство лучше сохраняется и меньше подвергается коррозии.

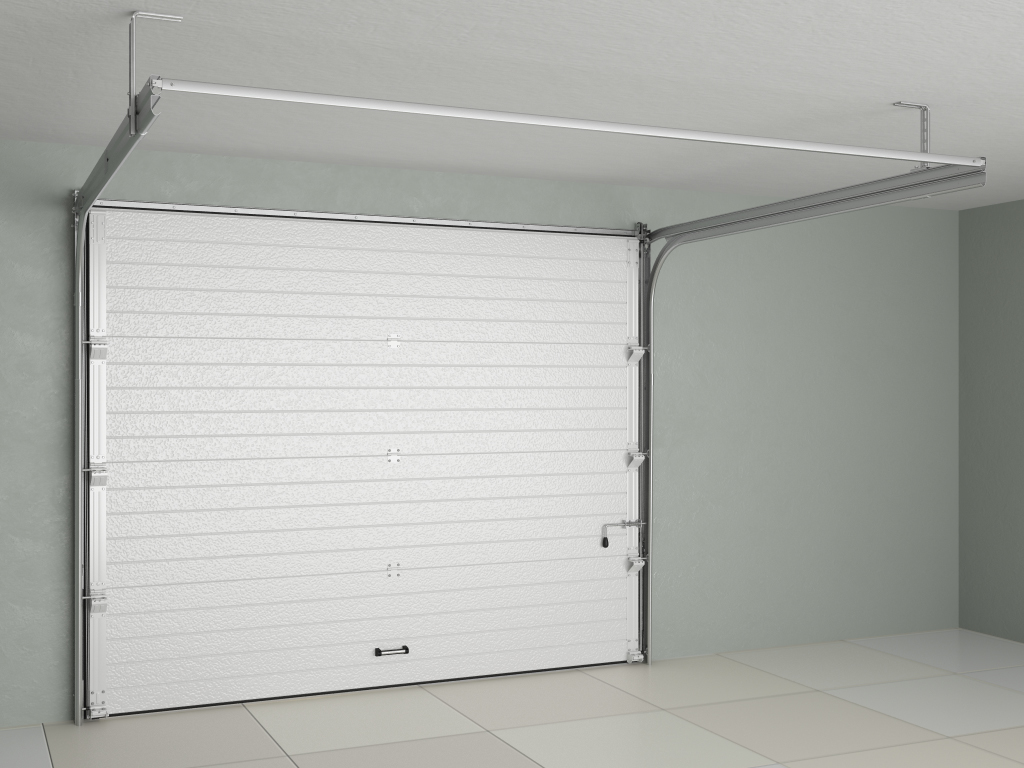

Внутренняя сторона секционных ворот

КОНСТРУКЦИЯ

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	значение зависит от типоразмера панелей, используемых в конструкции ворот

Варианты наполнения полотна

Внешняя часть панелей имеет фактуру древесины и окрашивается в любой цвет из стандартной цветовой палитры RAL, может имитировать натуральное дерево. Внутренняя часть ворот также рельефна под «апельсиновую корку». Такой тип отделки называется stucco.

По желанию клиента в полотно могут быть встроены акриловые окна с несколькими цветовыми вариантами окантовки. Тип раскладки также может отличаться. Наиболее востребованными считается простой прямоугольный профиль, а также «Крест» и «Ромб».

Дополнительно секционные ворота комплектуются задвижками и замками. Некоторые из них предназначены для фиксации положения изнутри, другие же позволяют осуществлять открытие с обеих сторон створки.

Все панели стандартного вида пяти размеров по ширине – 475, 500, 525, 550, 575 мм.

Дизайн панелей

Доска

Широкая центральная полоса

Филёнка

Горизонтальная полоса (внутренняя сторона)

Тип поверхности

«под дерево» (внешняя сторона)

«stucco» (внутренняя сторона)

Цветовые решения внешней стороны (стандартные)

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

RAL 8014 коричневый

Золотой дуб

Венге

Окраска в любой цвет по карте RAL(опционально)

Цены на секционные ворота с пружинами растяжения

Серия RSD01BIW

Ширина	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500
Высота
1 404	18 692	19 036	19 381	20 069	21 643	22 184	22 480	22 774	23 316	23 069	23 365	24 054	24 742	26 808	28 825	30 891
1 482	19 921	20 364	20 757	21 397	22 578	23 069	23 660	24 201	24 792	24 939	24 841	25 578	26 267	28 383	30 546	32 662
1 560	21 200	21 348	21 496	21 742	21 200	22 627	23 168	23 759	24 792	26 660	28 677	28 727	28 727	29 465	30 891	33 153
1 638	21 299	21 447	21 496	21 889	21 742	23 119	23 561	23 955	25 529	26 513	28 529	28 776	28 972	29 612	30 841	32 170
1 716	21 397	21 496	21 544	22 037	21 938	23 217	23 709	24 152	25 775	26 415	28 383	28 825	29 268	29 759	30 252	31 137
1 794	21 742	21 987	22 233	22 824	21 544	22 725	23 414	24 103	26 120	26 120	28 136	28 825	29 514	30 744	29 661	-
1 872	23 316	23 512	23 759	24 054	23 119	23 808	24 201	24 545	25 923	26 808	28 776	-	-	-	-	-
1 950	25 037	25 235	25 431	25 775	27 497	24 595	25 628	26 611	28 333	27 841	29 219	-	-	-	-	-
2 028	25 136	25 332	25 578	25 972	27 890	24 693	25 775	26 808	28 628	28 038	29 563	-	-	-	-	-
2 106	25 283	25 480	25 677	26 120	28 383	24 841	25 923	27 004	28 972	28 333	29 858	-	-	-	-	-
2 184	25 332	25 628	25 873	26 316	28 874	25 578	26 513	-	-	-	-	-	-	-	-	-
2 262	28 972	29 268	29 465	30 202	31 039	28 825	29 759	-	-	-	-	-	-	-	-	-
2 340	29 710	29 956	30 202	30 350	32 662	34 974	36 252	-	-	-	-	-	-	-	-	-

Преимущества секционных ворот с пружинами растяжения

Надёжная конструкция

Балансировочный механизм рассчитан не менее чем на 25 тыс. рабочих циклов. Прочные направляющие, стойки, полотно с усиленными петлями отличаются долговечностью.

Высокая теплоизоляция

Сэндвич-панели внутри наполнены плотной пеной без пустот. По всему периметру имеется уплотнение. Вместе это исключает проникновение холода и сквозняка в помещение.

Коррозийная стойкость

Все металлические части изготовлены из нержавеющей или оцинкованной стали. Они выдерживают эксплуатацию при повышенной влажности без образования ржавчины.

Возможность врезного монтажа

Готовое изделие может быть установлено даже в помещение со сложной архитектурой проема (узкие вставки по бокам или их отсутствие, неровности перекрытий).

Подробнее

Доставка и установка

Тип монтажа выбирается до момента заказа ворот в зависимости от особенностей проема. Выделяют накладную и встроенную установку. При этом в первом случае конструкция установлена в накладку с внутренней стороны проема, в то время как во втором – монтируется внутри самого проема.

Предварительно осуществляется подготовка проема, проверяется его несущая способность. Если будущий въезд не соответствует стандартам, требуется его дополнительное укрепление. Для этого создается металлический короб, выливается порог. Дополнительно проверяется плоскость пола – здесь не должно быть перепадов более 10 см.

Учитывая эти особенности, вы без труда сможете провести работы самостоятельно и избавитесь от дополнительных трат. Чтобы установить готовый комплект, вам достаточно будет следовать детальной инструкции. Именно поэтому большинство наших клиентов предпочитает отказаться от дорогостоящего сервиса в пользу разумной экономии.

Цена на доставку от 1 000 руб. Подробнее о доставке и установке уточняйте у наших менеджеров
